电缆保护管的设计原则

2020-10-21 16:02:00

次

1、电缆保护管内壁应光滑无毛刺，应满足机械强度和耐久性要求，且应符合下列规定：

1）、采用穿管方式控制对控制电缆的电气干扰时，应采用钢管；

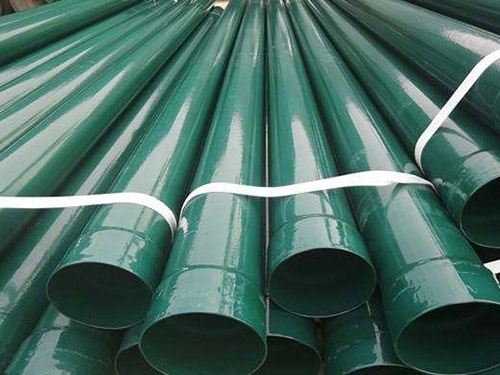

2）、交流单芯电缆以单根穿管时，不得采用未分隔磁路的钢管。热浸塑钢管

电缆保护管

2、暴露在空气中的电缆保护管应符合下列规定：

1）、防火或机械性要求高的场所宜采用钢管，并应采取涂漆、镀锌或包塑等适合环境耐久要求的防腐处理；N-HAP电力穿线管

2）、需要满足工程条件自熄性要求时，可采用阻燃型塑料管。部分埋入混凝土中等有耐冲击的使用场所，塑料管应具备相应承压能力，且宜采用可挠性的塑料管。

3、保护管管径与穿过电缆数量选择应符合下列规定：

1）、每管宜只穿1根电缆。除发电厂、变电站等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆；

2）、管的内径不宜小于电缆外径或多根电缆包络外径的1．5倍，排管的管孔内径不宜小于75mm。10kV及以上电缆敷设的保护管内径不宜小于150mm。

4、3根以上绝缘导线穿同一导管时导线的总截面积（包括外护层）不应大于管内净面积的40%，2根绝缘导线穿同一导管时管内径不应小于2根导线直径之和的1.35倍。

5、有酸碱盐腐蚀介质的环境应采用氧指数大于27的阻燃中型塑料导管，但在高温和易受机械损伤的场所不宜采用明敷。

6、电缆保护管使用寿命不应小于40年。
