一、设计依据
GB50217-2018电力工程电缆设计标准
GB51348-2019民用建筑电气设计标准
GB/T20041.1-2015电气安装用导管系统 一部分:通用要求
GB/T3091-2015低压流体输送用焊接钢管
DL/T802电力电缆用导管技术条件
JGJ232-2011矿物绝缘电缆敷设技术规程
YB/T5305-2020线缆套管用焊接钢管
Q/GDW11381-2015电缆保护管选型技术原则和检测技术规范
工业与民用供配电设计手册(第四版)
二、术语
氯化聚氯乙烯塑料电缆导管(CPVC)
硬聚氯乙烯塑料电缆导管(PVC)
硬聚氯乙烯塑料管(UPVC)
改性聚丙烯管(MPP)
热浸塑钢管(N-HAP)
碳素螺纹管(CFRP)
三、设计原则
1、电缆保护管内壁应光滑无毛刺,应满足机械强度和耐久性要求,且应符合下列规定:
1)、采用穿管方式抑制对控制电缆的电气干扰时,应采用钢管;
2)、交流单芯电缆以单根穿管时,不得采用未分隔磁路的钢管。
2、暴露在空气中的电缆保护管应符合下列规定:

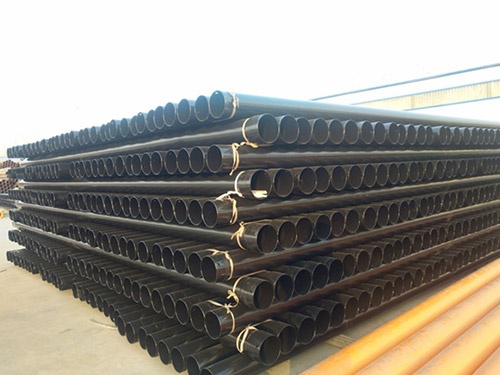

1)、防火或机械性要求高的场所宜采用钢管,并应采取涂漆、镀锌或包塑等适合环境耐久要求的防腐处理;热浸塑钢管
2)、需要满足工程条件自熄性要求时,可采用阻燃型塑料管。部分埋入混凝土中等有耐冲击的使用场所,塑料管应具备相应承压能力,且宜采用可挠性的塑料管。
3、保护管管径与穿过电缆数量选择应符合下列规定:
1)、每管宜只穿1根电缆。除发电厂、变电站等重要性场所外,对一台电动机所有回路或同一设备的低压电动机所有回路,可在每管合穿不多于3根电力电缆或多根控制电缆;
2)、管的内径不宜小于电缆外径或多根电缆包络外径的1.5倍,排管的管孔内径不宜小于75mm。电缆保护管10kV及以上电缆敷设的保护管内径不宜小于150mm。
4、3根以上绝缘导线穿同一导管时导线的总截面积(包括外护层)不应大于管内净面积的40%,2根绝缘导线穿同一导管时管内径不应小于2根导线直径之和的1.35倍。
5、有酸碱盐腐蚀介质的环境应采用氧指数大于27的阻燃中型塑料导管,但在高温和易受机械损伤的场所不宜采用明敷。
6、电缆保护管使用寿命不应小于40年。
四、保护管技术要求
1、保护管的公称长度以有效长度表示,为插口端部到承口底部的距离,公称长度偏差为有效长度的(0~+0.5)%。
2、保护管的弯曲度应符合下列规定:
1)、热浸塑/热镀锌钢管:弯曲度不应大于有效长度的0.25%;
2)、PVC管:公称直径d≤150mm时弯曲度不应大于有效长度的1.0%,d>150mm时,弯曲度不应大于有效长度的0.5%。MPP管:弯曲度不应大于有效长度的1.0%。
3、保护管长度宜选用4.5、6、9米规格。
五、保护管连接技术要求
1、聚氯乙烯PVC管、热浸塑钢管一般采用承插式连接,一端扩口,另一端内侧倒角,手感应光滑。承口的最小深度应符合要求。
2、改性聚丙烯实壁管MPP应采用熔接方式连接。
3、当钢管采用焊接方式连接时,应将焊缝打磨平整,并在内外侧进行涂刷防锈漆处理。N-HAP电力穿线管
4、采用承插式或套管连接的保护管,其接头均应用橡胶弹性密封圈密封连接,橡胶密封圈的性能应符合GB/T 21873-2008的要求。
